Condensador

Condensador

El condensador es un dispositivo intercambiador de calor en el cual se transfiere energía térmica desde un medio que requiere ser calentado hacia el fluido contenido en el sistema, este dispositivo se aplica para ciclos de refrigeración como los empleados en Calefactores, entre otras.

El evaporador consta de un banco de tubos en el cual entra un fluido, en el cual el propósito es llevarlo desde vapor hacia líquido saturado.

 Dibujo esquemático:

Propiedades de estado:

1. La presión de entrada es igual a la presión de salida.
2. La temperatura de salida es menor a la temperatura de entrada
3. En la entrada el fluido está en vapor sobrecalentado o mezcal y en la salida está en líquido saturado.

Ecuación de continuidad:

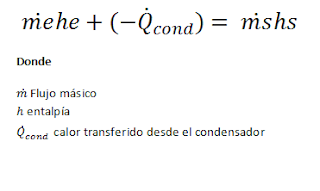

Primera ley de la termodinámica:

como en el condensador las diferencias de energía potencial, como las de energía cinética son despreciables, al igual que no existe trabajo añadido o generado, la primera ley de la termodinámica se escribe de la siguiente manera:

Funcionamiento del condensador:

A continuación un video que muestra el funcionamiento y las partes principales de un condensador:

Condensador a partir del minuto 0:50

Páginas Relacionadas:

http://es.scribd.com/doc/1008570/EL-CONDENSADOR

http://e-archivo.uc3m.es/bitstream/10016/12884/1/VANESA_TURIEL_CASADO.pdf

Evaporador

Evaporador

El evaporador es un dispositivo intercambiador de calor en el cual se transfiere energía térmica desde un medio que requiere se enfriado hacia el fluido contenido en el sistema por lo general un refrigerante, este dispositivo se aplica para ciclos de refrigeración como los empleados en Acondicionadores de aire, refrigeradoras, entre otras.

El evaporador consta de un banco de tubos en el cual fluye un refrigerante, en el cual el propósito es llevar el refrigerante a un estado de vapor saturado.

Dibujo esquemático:

Propiedades de estado:

1. La presión de entrada es igual a la presión de salida.
2. La temperatura de salida es mayor a la temperatura de entrada
3. En la entrada el fluido está en Liquido saturado o mezcla y en la salida está en vapor saturado.

Ecuación de continuidad:

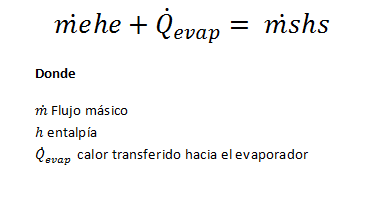

Primera ley de la termodinámica:

como en el evaporador las diferencias de energía potencial, como las de energía cinética son despreciables, al igual que no existe trabajo añadido o generado, la primera ley de la termodinámica se escribe de la siguiente manera:

Funcionamiento del evaporador:

A continuación un video que muestra el funcionamiento y las partes principales de un evaporador:

Páginas Relacionadas:

http://www.slideshare.net/leo100/evaporadores-12888960

http://www.mundohvacr.com.mx/mundo/2011/11/mantenimiento-de-evaporadores/

Compresor (Impulsor de gases/vapores)

Compresor (Impulsor de gases/vapores)

El compresor es una máquina construida para aumentar la presión y desplazar fluidos tales como los gases y vapores. Esto es producto del intercambio de energía que existe entre la máquina y el fluido en cuestión el cual el trabajo ejercido por el compresor es transferido a la sustancia aumentando su presión.

Al igual que las bombas, los compresores también desplazan fluidos, pero a diferencia de las primeras que son máquinas hidráulicas, éstas son máquinas donde el fluido de trabajo es compresible, sufre un cambio apreciable de densidad y, generalmente, también de temperatura.

Dibujo esquemático:

Propiedades de estado:

1. Entra vapor saturado y sale vapor sobre calentado.
2. La temperatura de entrada es menor que la temperatura de salida.
3. La presión de entrada es menor que la presión de salida.

Ecuación de continuidad:

Primera ley de la termodinámica:
como en el compresor las diferencias de energía potencial, como las de energía cinética son despreciables, al igual que la transferencia de calor, la primera ley de la termodinámica se escribe de la siguiente manera:

Funcionamiento del compresor:

A continuación un video que muestra el funcionamiento y las partes principales de un compresor:

El video muestra los créditos de sus respectivos creadores.

Páginas Relacionadas:

http://www.compresoresloidi.com.ar/fabricaciondecompresores.html

http://es.scribd.com/doc/29949529/Como-Fabricar-Un-Compresor

Cámara de mezcla

Cámara de mezcla

Dispositivo empleado para controlar la cantidad de aire que circula por los conductos y lleva incorporados unas válvulas que permiten la distribución de aire a los diversos recintos así como controlar la mezcla de aire caliente y frío.



Diagrama esquemático



Propiedades

· La presión en la salida es igual a la presión de la entrada 1 y la entrada 2.

· Los cambios de energía cinética y energía potencial son despreciables.

Ecuación de continuidad



Primera ley de la termodinámica

Funcionamiento

Encuentre mas información entrando a las siguientes direcciones

http://prezi.com/54ooc6btqmj0/camaras-de-mezclado/

http://masiasmaquinaria.com/es/machines/c%C3%A1mara-de-mezclas



Caldera

Caldera



Una caldera es una máquina o instalación, diseñada y construida para producir vapor de agua a elevada presión y temperatura, las hay, desde pequeñas instalaciones locales para la producción de vapor para cocción de alimentos, planchado en serie de ropa, tratamientos sépticos de instrumentales y labores similares, con vapor de relativa baja temperatura y presión, hasta enormes instalaciones industriales, utilizadas para la alimentación de turbinas de generación de electricidad, y otros procesos industriales donde se requiere vapor en grandes cantidades, a altísimas temperaturas y presiones.



Diagrama esquemático





Propiedades



• El fluido entra como liquido saturado o comprimido
• El fluido sale como vapor saturado o sobrecalentado
• La presión de salida es igual a la presión de entrada
• La temperatura de salida es mayor a la temperatura de entrada
• Los cambios de energía cinética y energía potencial son despreciables.

Ecuación de continuidad





Primera ley termodinámica







Funcionamiento





Para mas información acceder a las siguientes direcciones

http://www.slideshare.net/Gabrania/calderas

http://www.achs.cl/portal/trabajadores/Capacitacion/Centro%20de%20Fichas/Documents/descripcion-de-caldera-y-generadores-de-vapor.pdf

Toberas

Toberas



Una tobera es un dispositivo que convierte la energía térmica y de presión de un fluido (conocida como entalpía) en energía cinética. Como tal, es utilizado en turbo máquinas y otras máquinas, como inyectores, surtidores, propulsión a chorro, etc. El fluido sufre un aumento de velocidad a medida que la sección de la tobera va disminuyendo, por lo que sufre también una disminución de presión y temperatura al conservarse la energía.





Propiedades



• La velocidad de salida es mayor a la velocidad de entrada
• La presión de salida es menor a la presión de entrada
• Los cambios de energía potencial son despreciables.

Ecuación de continuidad







Primera ley termodinámica







Funcionamiento









Par mas información entre a esta dirección



www.hunterriego.com/product/toberas/toberas-ajustables-pro



http://www.uco.es/termodinamica/ppt/pdf/termo%205-2.pdf

‎



BOMBA

La bomba  es una máquina que absorbe  energía mecánica que puede provenir de un motor eléctrico, térmico, etc.,  y la transforma en energía que la transfiere a un fluido como energía hidráulica  para mover el fluido de una zona de menor presión o altitud a otra de mayor presión o altitud.

Propiedades

1. Al entrar al dispositivo la sustancia está en la fase de líquido saturado y sale del dispositivo como líquido comprimido.
2. La presión del líquido en la salida es mayor que en la entrada.
3.  La temperatura en la salida es mayor que en la entrada.
4.  La energía potencial en la entrada y la salida son iguales.
5. Los diferencia de temperatura en la entrada y la salida es muy pequeña por lo que Q=0.

Ecuación de continuidad

1era Ley de la Termodinámica

Funcionamiento de una bomba

Fabricantes de bombas

http://www.girvi.net/1/bombas-hidraulicas.html

http://bombas-intercal.com/
